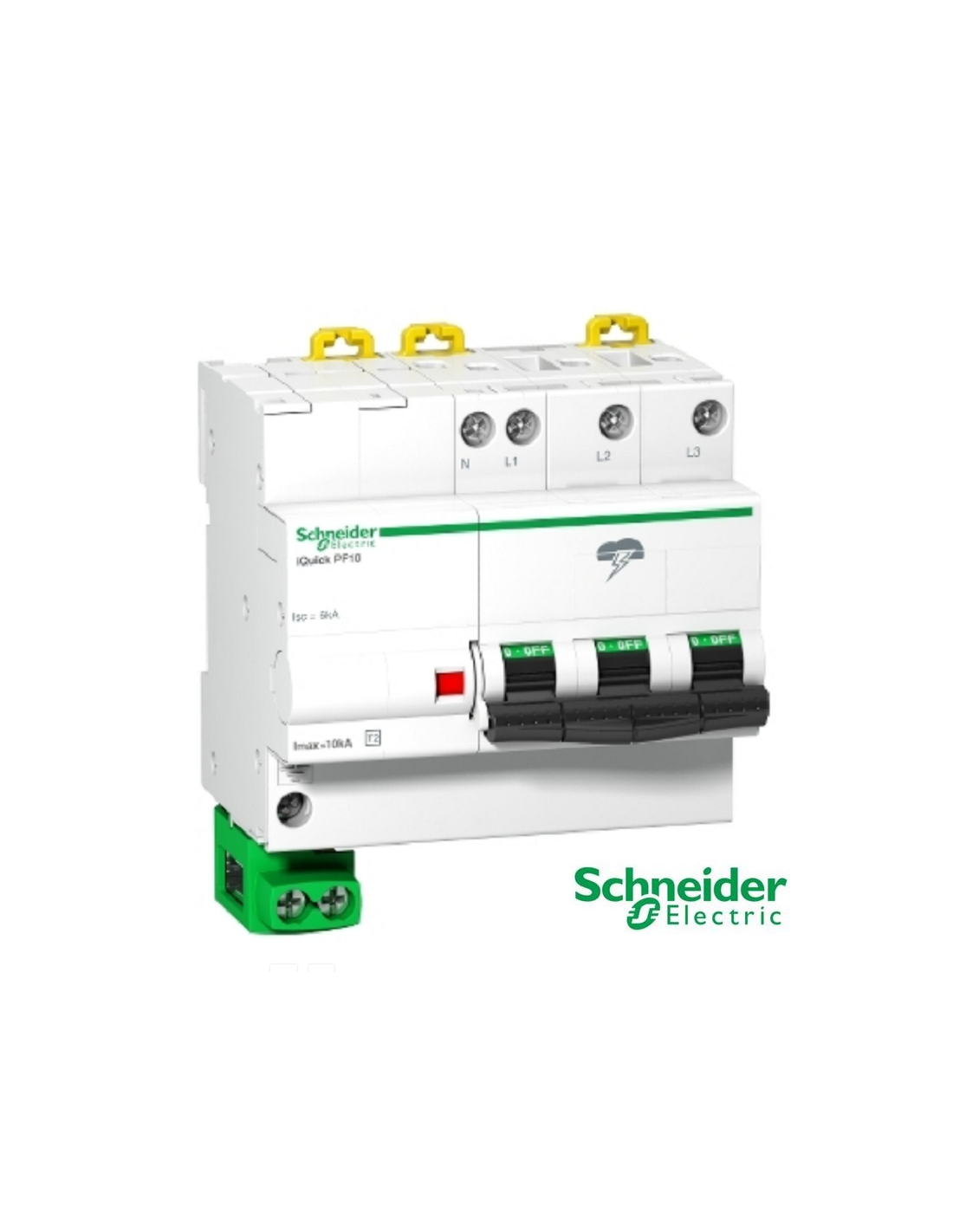

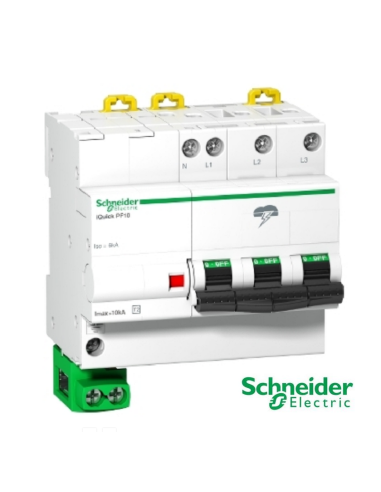

Parafoudre 3P+N 400V 10kA type 2 Acti9 iQuick PF10 Schneider A9L16618 +

câble  de Terre

Marque Schneider Réf : A9L16618

Caractéristiques principales :

Gamme : Acti9

Nom du produit :  Acti 9 PF

Fonction produit : Parafoudre
Nom de l'appareil : iQuick
Nombre de pôles : 3P + N
Type de parafoudre : Réseau de distribution électrique
Schéma de liaison à la terre : TN-S / TT
Labels qualité : CE


Caractéristiques complémentaires :

• [Ue] tension assignée d'emploi : 230 V (+/- 10 %) CA 50/60 Hz400 V (+/- 10 %) CA 50/60 Hz
• courant nominal de décharge : Mode différentiel
• courant de décharge maximal : Mode différentiel
• [Uc] tension maximale de service permanent : Mode commun
• [Up] niveau de protection en tension : 1.5 kV type 2 mode commun N/PE1.5 kV type 2 mode différentiel L/N
• [Ut] surtension temporaire : Tenue
• [If] courant de suite : 0.1 kA mode commun N/PE
• type de sectionneur : Disjoncteur intégré Icu 6 kA
• courant de court-circuit : 6 kA
• résistance de court-circuit : 6 kA
• signalisation locale : Repère couleur: blanc/rouge
• mode d'installation : Encliquetable
• support de montage : Rail DIN
• pas de 9 mm : 10
• hauteur : 106.8 mm
• largeur : 88,4 mm
• profondeur : 74,1 mm
• couleur : Blanc ( RAL 9003 )
• temps de réponse :
• courant résiduel :
• mode de raccordement : Borne du type à cage dessous 2,5?25 mm²Borne du type à cage partie supérieure 2,5?25 mm²
• couple de serrage : 2.5 N.m

• Mode d'installation : Encliquetable

• Support de montage : Rail DIN

• Pas de 9 mm : 14,7

• Dimensions : Masse du produit : 0,84 kg

  • Hauteur : 94 mm
  • Largeur : 131,5 mm
  • Profondeur : 75,9 mm

• Couleur : Blanc ( RAL 9003 )

• Temps de réponse : <= 25 ns

• Mode de raccordement : Couple de serrage : 2.5 N.m

  • Borne du type à cage dessous 2.5...25 mm²
  • Borne du type à cage partie supérieure 2.5...25 mm²

 Garantie 2 ans
